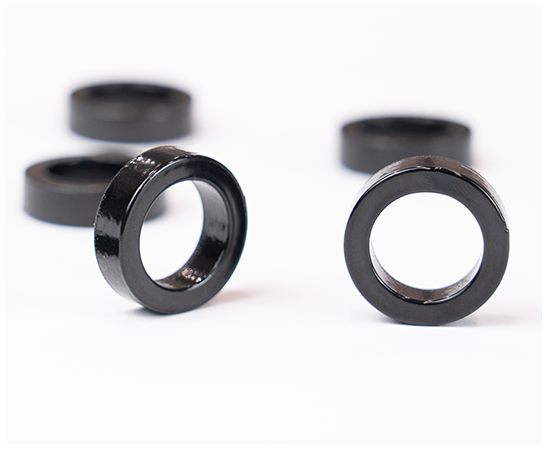

抗直流电互感器磁芯（抗直流纳米晶铁芯,抗直流纳米晶磁环）
抗性DC铁心抗直流分量能力强，电流范围宽，附加电路和器件少，可靠性强，对干扰不敏感。
直流电阻复合单磁芯是单电阻直流磁芯，具有线性度高、精度高、相位误差容易补偿、高低温特性好等特点。同时，与组合芯相比，单芯稳定性更强，体积更小。特征
高磁导性
磁芯损耗率极低
磁导率线性范围宽
线性磁滞回路耐受直流电流
低相位，低比率误差，高精度
小磁芯尺寸
抗直流分量铁芯的应用
铁基纳米晶磁芯与铁基非晶磁芯的性能比较
电子瓦时计分量铁芯使用符合 IEC 标准的带有直流电公差的单芯
高精度电流互感器
机器、变频器和不间断电源 (UPS)。通讯电源、车载电源、充电桩、医疗设备、5G基站
应用场景：
基本磁参数
纳米晶部分
铁基非晶部分
饱和磁感应强度(T)
1.25
1.56
初始磁导率(Gs/Oe)
>40,000-80,000
500-1000
最大磁导率(Gs/Oe)
>200,000
>2,000
密度(g/㎤)
7.2
7.15
居里温度(℃)
570
415
带材厚度(㎜)
0.022-0.03
0.025-0.035
层压系数
>0.75
>0.75
-
规格
备注：
可定制其他尺寸和性能
CT 直流免疫单芯产品选型表
BJT型号
尺寸(㎜)
包装尺寸(㎜)
环氧涂层尺寸(㎜)
类级
最大电流
IDxODHT
IDxODHT
IDxODHT
BJ-DR131805
Φ13x18x5
Φ11.5x19.5x6.4
Φ12.2x18.8x5.8
0.5-0.1
60A
BJ-DR142105
Φ14x21x5
-
Φ13.2x21.8x5.8
0.5-0.1
60A
BJ-DR172265
Φ17x22x6.5
Φ15.7x23.7x8.2
Φ16.2x22.8x7.3
0.5-0.1
80A
BJ-DR182207
Φ18x22x7
-
Φ17.2x22.8x7.8
0.5-0.1
80A
BJ-DR202565
Φ20x25x6.5
-
Φ19.2x25.8x7.3
0.5-0.1
100A
BJ-DR212905
Φ21x29x5
-
Φ20.2x29.8x5.8
0.5-0.1
120A
BJ-DR253006
Φ25x30x6
-
Φ24.2x30.8x6.8
0.5-0.1
120A
-
